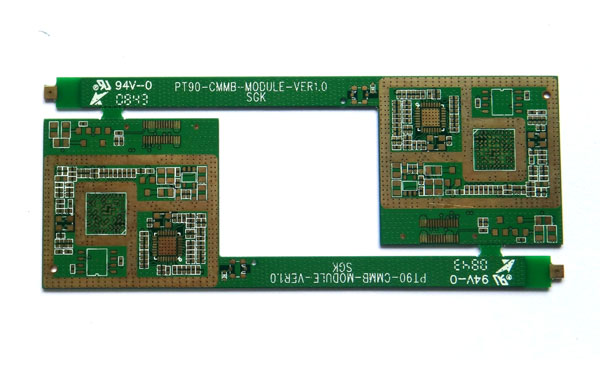

PCB布局規則

　　1、在通常情況下，所有的元件均應布置在電路板的同一面上，只有頂層元件過密時，才能將一些高度有限并且發熱量小的器件，如貼片電阻、貼片電容、貼片IC等放在底層。

　　2、在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，在一般情況下不允許元件重疊；元件排列要緊湊，元件在整個版面上應分布均勻、疏密一致。

　　3、電路板上不同組件相臨焊盤圖形之間的最小間距應在1MM以上。

　　4、離電路板邊緣一般不小于2MM.電路板的最佳形狀為矩形，長寬比為3:2或4:3.電路板面尺大于200MM乘150MM時，應考慮電路板所能承受的機械強度。

　　PCB設計設置技巧

　　PCB設計在不同階段需要進行不同的各點設置，在布局階段可以采用大格點進行器件布局；

　　對于IC、非定位接插件等大器件，可以選用50~100mil的格點精度進行布局，而對于電阻電容和電感等無源小器件，可采用25mil的格點進行布局。大格點的精度有利于器件的對齊和布局的美觀。

　　PCB設計布局技巧

　　在PCB的布局設計中要分析電路板的單元，依據起功能進行布局設計，對電路的全部元器件進行布局時，要符合以下原則：

　　1、按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向。

　　2、以每個功能單元的核心元器件為中心，圍繞他來進行布局。元器件應均勻、整體、緊湊的排列在PCB上，盡量減少和縮短各元器件之間的引線和連接。

　　3、在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件并行排列，這樣不但美觀，而且裝旱容易，易于批量生產。

　　PCB設計具體布線時應注意以下幾點

　?。?）走線長度盡量短，以便使引線電感極小化。在低頻電路中，因為所有電路的地電流流經公共的接地阻抗或接地平面，所以避免采用多點接地。

　?。?）公共地線應盡量布置在印制電路板邊緣部分。電路板上應盡可能多保留銅箔做地線，可以增強屏蔽能力。

　?。?）雙層板可以使用地線面，地線面的目的是提供一個低阻抗的地線。

　　（4）多層印制電路板中，可設置接地層，接地層設計成網狀。地線網格的間距不能太大，因為地線的一個主要作用是提供信號回流路徑，若網格的間距過大，會形成較大的信號環路面積。大環路面積會引起輻射和敏感度問題。另外，信號回流實際走環路面積小的路徑，其他地線并不起作用。

　?。?）地線面能夠使輻射的環路最小。
