PCB布線設計規則檢查

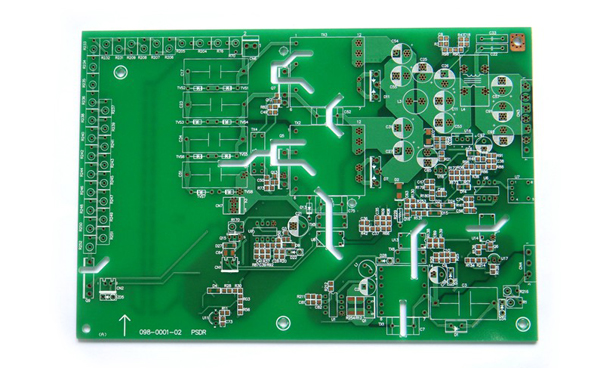

PCB板布線設計完成后,需認真檢查布線設計是否符合設計者所制定的規則,同時也需確認所制定的規則是否符合PCB板生產工藝的需求,一般檢查有如下幾個方面:
(1)線與線,線與元件焊盤,線與貫通孔,元件焊盤與貫通孔,貫通孔與貫通孔之間的距離是否合理,是否滿足生產要求。
(2)電源線和地線的寬度是否合適,電源與地線之間是否緊耦合(低的波阻抗),在PCB板中是否還有能讓地線加寬的地方。
(3)對于關鍵的信號線是否采取了最佳措施,如長度最短,加保護線,輸入線及輸出線被明顯地分開。
(4)模擬電路和數字電路部分,是否有各自獨立的地線。
(5)后加在PCB板中的圖形(如圖標、注標)是否會造成信號短路。對一些不理想的線形進行修改。
(6)在PCB板上是否加有工藝線,阻焊是否符合生產工藝的要求,阻焊尺寸是否合適,字符標志是否壓在器件焊盤上,以免影響電裝質量。
(7)多層PCB板中的電源地層的外框邊緣是否縮小,如電源地層的銅箔露出板外容易造成短路。
