多年來，PCB制造工藝發生了巨大變化，這要?dú)w功于新技術的創新，這些創新使電路板制造商能夠準確而又熟練地進行創新。

一，前端工程檢查

在構建PCB原型之前，有無數方面可用于規劃最終結果。首先，PCB制造商將仔細研究電路板的設計（Gerber文件），并開始準備電路板，其中列出了逐步列出的制造說明。經過審查后，工程師將把這些計劃轉換成有助于設計PCB的數據格式。該工程師還將檢查格式是否存在任何問題或清理。

該數據用于創建最終的電路板，并為其提供唯一的工具編號。該編號跟蹤構建過程中的印刷電路板。即使對電路板修訂版進行的最小更改也將產生新的工具編號，這有助于確保在PCB制造和多訂單制造過程中不會出現混淆。

二，繪圖

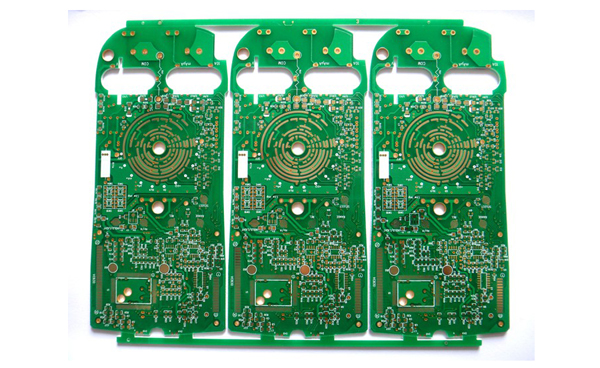

在檢查了正確的文件并選擇了最適合的面板陣列之后，便開始了照片打印。這是生產過程的開始。光電繪圖儀利用激光在PCB上繪制圖案，絲網和其他主要圖像。

三，層壓和鉆孔

三種主要類型的印刷電路板之一，即多層PCB，需要層壓以將多層融合在一起。通常使用熱量和壓力完成此操作。

層壓產品后，將對專業的鉆孔系統進行編程，以在木板上精確，準確地鉆孔。鉆孔程序可確保PCB制造過程中沒有人為錯誤。

四，銅沉積和電鍍

通過電解沉積的導電銅層對于所有原型印刷電路板的功能至關重要。電鍍后，PCB正式成為導電性表面，通過電鍍液將銅電鍍?cè)谠摫砻嫔稀＿@些銅走線是一種連接PCB內部?jī)蓚€(gè)點的導電路徑。

在對原型印刷電路板進行質量保證測試之后，將它們制成橫截面，最后檢查清潔度。
